Aké sú presné rozmery kolena nástrčného 25x25 a 32x32 ?

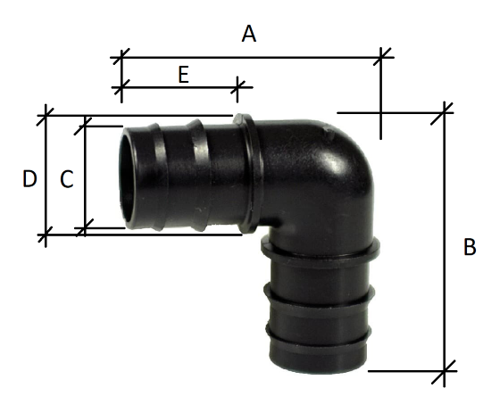

Koleno nástrčné 25x25
- parameter A - šírka kolena = 62,5 mm
- parameter B - výška kolena= 62,5 mm
- parameter C - vonkajší priemer trubky kolena = 21,5 mm
- parameter D - vonkajší priemer límca na trubke kolena = 25 mm
- parameter E - vzdialenosť límca od hrany trubky kolena = 30 mm , 3 mm hrúbka limca , spolu s limcom 33 mm
Koleno nástrčné 32x32
- parameter A - šírka kolena = 71,5 mm
- parameter B - výška kolena= 71,5 mm
- parameter C - vonkajší priemer trubky kolena = 28,5 mm
- parameter D - vonkajší priemer límca na trubke kolena = 32 mm
- parameter E - vzdialenosť límca od hrany trubky kolena = 32,5 mm , 3 mm hrúbka limca , spolu s limcom 35,5 mm
